直流系统接地故障定位仪,【天正华意电气设备(宜春市分公司)tianzh3611-83】规模大,实力强,一直致力于为客户提供直流系统接地故障定位仪产品,欢迎来电订购。联系人:杨经理,地址:平度市平安路2号。

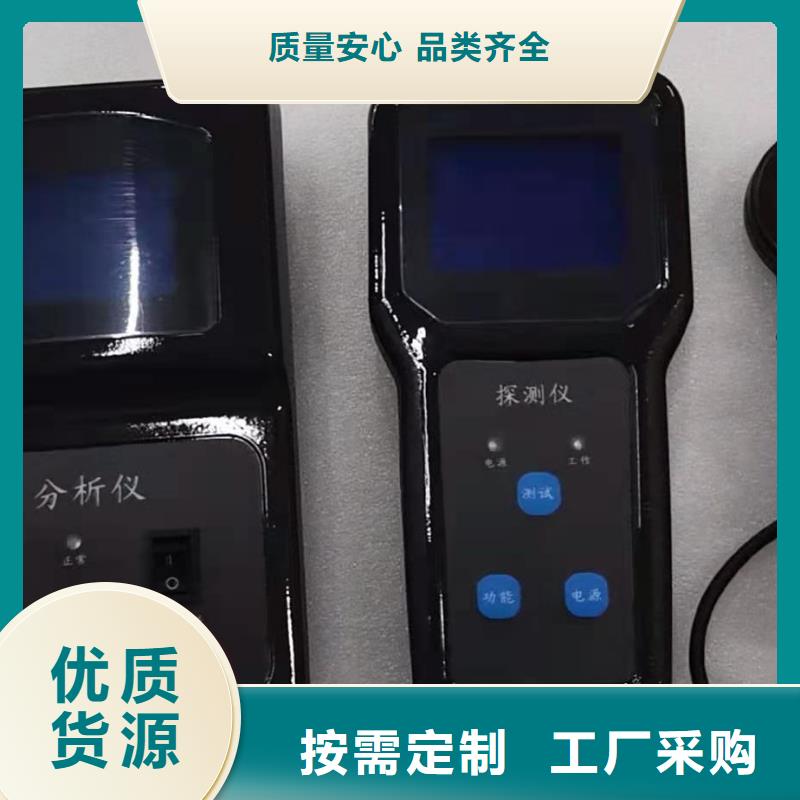

直流系统接地故障定位仪工作原理便携式直流接地故障查找仪的基本原理是利用接地点的漏电流信号，当直流系统中某条馈线回路发生绝缘异常后，该支路中对地绝缘阻抗中即会产生与阻值大小相关的漏电流大小，如下图示：基本原理图示由上图可以看出，当负极发生对地阻抗为Rx的绝缘异常之后，A（给负载RL供电的正负电源线电流大小矢量和）处电流大小为：；便携式直流接地故障查找仪通过对系统对地电压及各支路漏电流大小进行分析，从而判断系统的绝缘状况及支路的绝缘故障点。当在接地点上方检测时，会给出绝缘故障信号；当在接地点下方检测时，会给出绝缘正常信号，从而实现接地故障点的定位。便携式直流接地故障查找仪由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。分析仪与探测仪之间可通过无线模块进行数据通信，探测仪配有高分辨率的采集器，实现对被测支路漏电流大小的检测，同时，其通过无线模块读取绝缘分析仪传送的对地电压信号，通过该电压与电流值实现对被测支路绝缘阻抗的检测。

直流系统接地故障定位仪 设备特点（1）高可靠性的设计装置采用进口32位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用TFT液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（4）智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”可判断环网故障类别；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有环网或绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类环网及绝缘故障情况。“分析仪”具备“调幅”、“波形”、“模式”多种组合工作模式选择功能，可适应各种复杂的应用环境。

直流系统接地故障定位仪拨码开关工作状态开机显示强制信号模式检测范围/kΩ＠220V123限幅/V限流/mA关关关201992.0非强制模式0—100开关关502994.00—200关开关00996.00—50开开关x1998.00—600关关开201993.0强制模式0—100开关开502995.00—200关开开x2997.00—50开开开x3999.00—600设备出厂默认为开机显示998.0模式，即不限幅，限流1mA。强制信号模式：在强制信号模式下，如果系统接地阻抗发生变化，信号电流大小保持不变；在非强制信号模式下，如果系统接地阻抗发生变化，且变化超过一定门限值，分析仪重新计算信号电流大小。开机显示996.0模式下，分析仪工作在不发信号模式下。限幅在表格中表示为“x”,表示该档位没有限幅。（4 ）检测技巧“钳单根”的检测方法如果是正极接地，将采集器钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上。多回路线一起检测提高检测效率将采集器钳在这扎电缆上（注：采集器钳口必须能完全闭合），如果检测出绝缘正常，说明被检测的这扎电缆都没有接地故障；如果通过检测判断该扎线缆存在绝缘故障，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测。分析仪接入点说明根据直流系统接地故障的情况，将分析仪接到靠近蓄电池输出端的正、负母线和地线上。检测时，应使分析仪始终接在直流支路的电源端，而探测仪始终在直流支路的负荷端进行检测。
