雷电冲击发生器信号分析设置页面?波形分析设置：多可以显示4个通道波形，根据示波器的不同有所差异。?探头倍数：根据实际探头的倍数关系，设置示波器，这样在示波器显示中可以显示为实际值，负责可能出现波形显示不完全等问题。?滤波方式：数字滤波是进行软件多点平均滤波。?波形方向：设置系统在正充电时，出现的波形方向，与系统的结构有关，?波形类型：可以选择为电流波形或者电压波形，波形的参数将自动根据波形类型进行匹配。?偏置计算：是否对波形进行去偏置操作。?采样比：即设置系统的分流比（V/A）或者分压比。?设置完成后点击确认保存参数。1.3.波形测量分析：基本的测量分析均可以在工具栏内通过点击快捷按钮进行选择，通过鼠标简单的拖拽波形达到测量的目的。图4-5 测量界面1.3.1.时间测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.2.幅值测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.3.波形峰值点测：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-6中测量时间光标变为该通道波形颜色，当鼠标在波形界面上移动的时候光标会随动鼠标的移动而移动，光标与波形的焦点也随光标的移动沿波形滑动，在某处点击后，即可却请改点为值（小值）点，并且会在幅值参数处出现“Manu.”字样，表示该值为手动测量的值。1.3.4.放大缩小：点击工具栏快捷按钮后，鼠标变为“十字标”，在界面上托动十字鼠标，划出一个矩形区域，松开鼠标后，该区域将被放大至整个界面显示。1.3.5.通道选择：点击工具栏快捷按钮后，可以选中或者取消显示该通道，伴随着将是所有参数将不再显示。1.3.6.查看历史记录：点击工具栏快捷按钮后，可以打开或者关闭数据库记录。

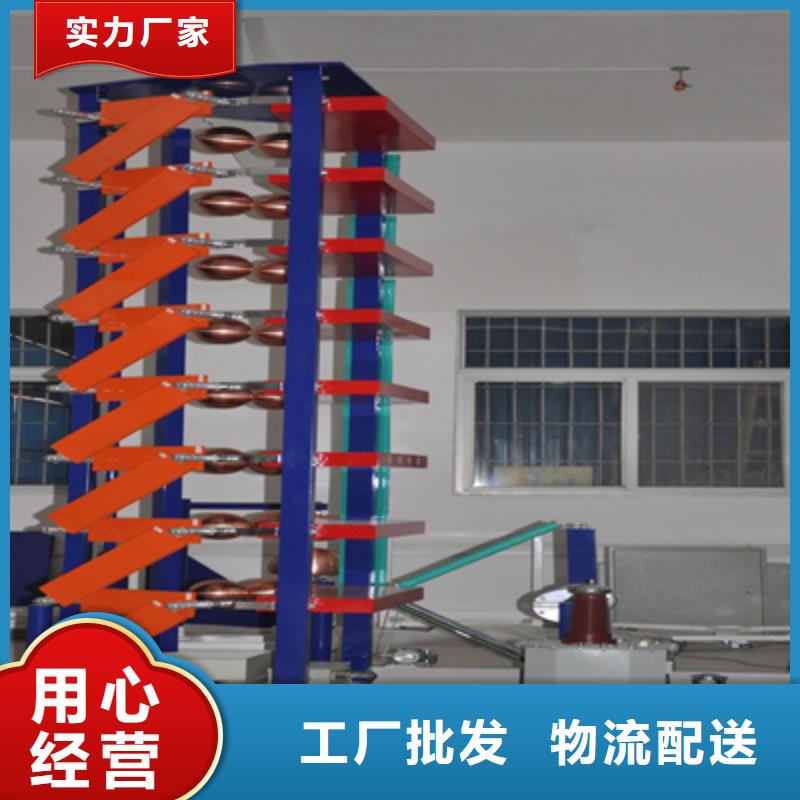

雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数200kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为1500，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1．概述3．控制系统的主要功能：手动控制及自算机控制。手动充电方式：手动调节电 ?同步球隙整定的充电电压，手动调整球隙距离，并显示实际的距离值。球隙限位开关动作时。?充电速度选择，用户可根据试验需要，分2档选择充电速度。?标准化的波形编辑系统，对波形的测量可以通过鼠标拖拉完成，也可方便地缩放波形；?过压、过流保护，自动接地；?自动点火： 手动控制?紧急分闸，不同于手动分闸，紧急分闸直接通过按钮切断主回路电源，用于异常状况，如控制室停电等。?4．系统结构系统结构示意图如图2：图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连，所有底层操作如继电器开合由下位机控制，上位机通过光纤与下位机相连，通过向下位机发送指令来驱动本体、电源及截波装置，下位机不断地采集数据，获取当前状态，同时不间断地向上位机发送采集的数据，分压器电压电流信号通过采集模块连接到上位机。

雷电冲击发生器 ?急停状态：当按下急停按钮时显示为红色，松开后为绿色。急停按下后不能进行测试。极性状态：显示当前极性的状态，“正”为正极性状态，“负”为负极性状态。?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。有故障时，显示故障信息。3.2.3【控制区】主界面总共有4个按钮，分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”，其功能分别为：?开始试验：系统处于停止状态时，显示“开始试验”，当状态栏中状态全部为绿色时，按下“开始试验”设备开始工作。?停止试验：按下可以停止正在进行的试验。?参数设置：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：状态栏中出现故障时，用于系统的复位。 3.2.4试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。参数设置页面总共包括2大块：冲击试验设置、角度控制。3.2.4.1冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为V（伏）。可设置的充电电压为100V，额定充电电压为10000V，不得超过12000V。?设定时间间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?正/负极性：单击负极性按钮，系统会切换到负极性，负极性是一样操作方式。?充电速度选择：系统自动默认为中速档位，点击右侧绿色按钮进行选择，无论选择那个档位，系统断电后自动默认为中速档位。?确认/返回：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。?手动触发：点击一次后，触发球动作一次。系统参数设置：设置控制系统的组成，个功能模块的动作方式，以及系统硬件参数设置，一旦设备调试好，严禁随意改动系统参数。进入方式：在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整，必须输入正确的授权密码才可进入高级调试界面。
