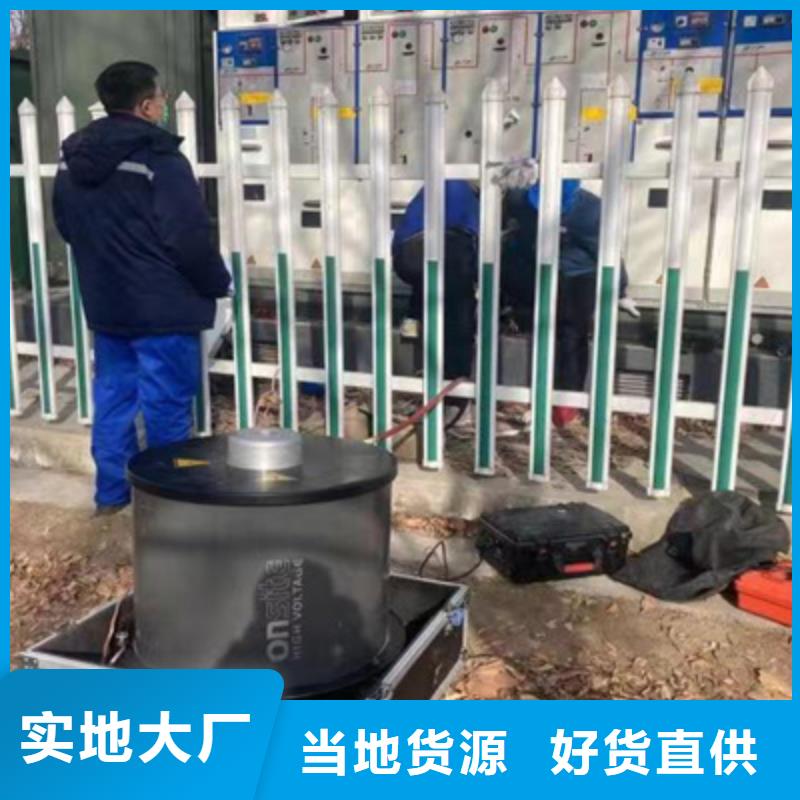

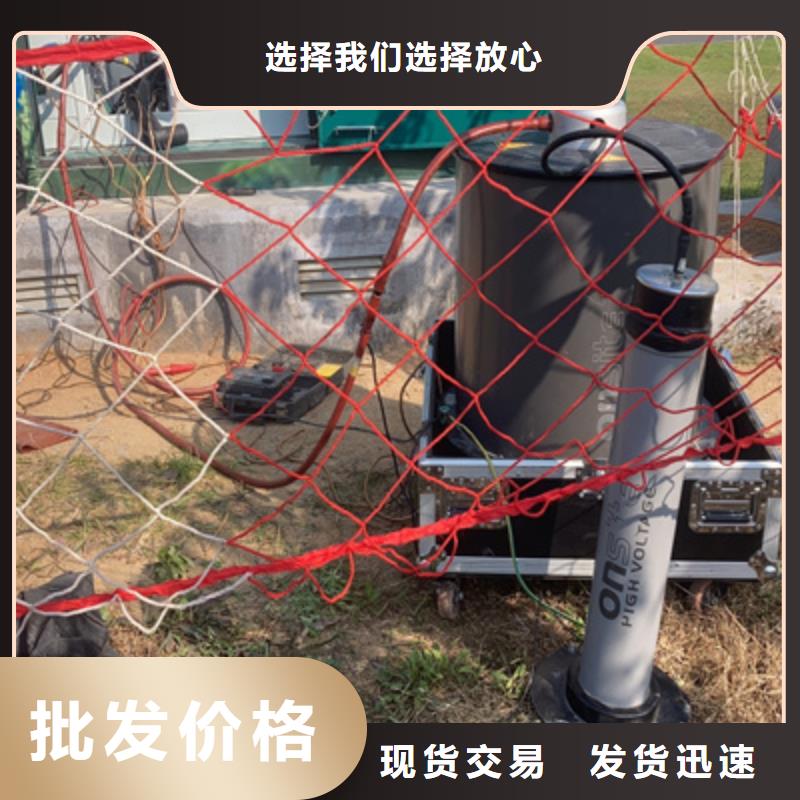

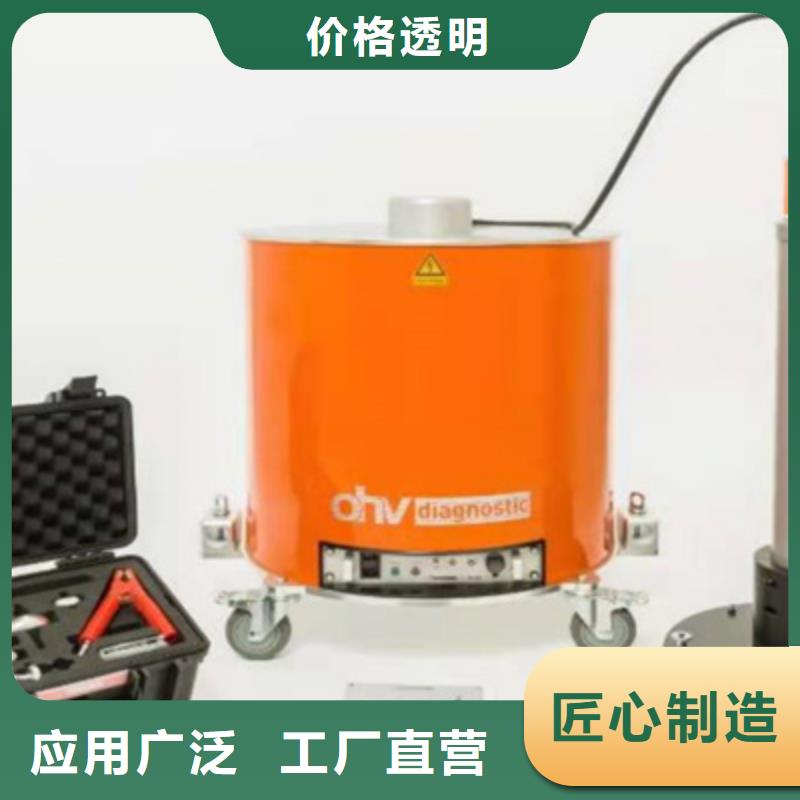

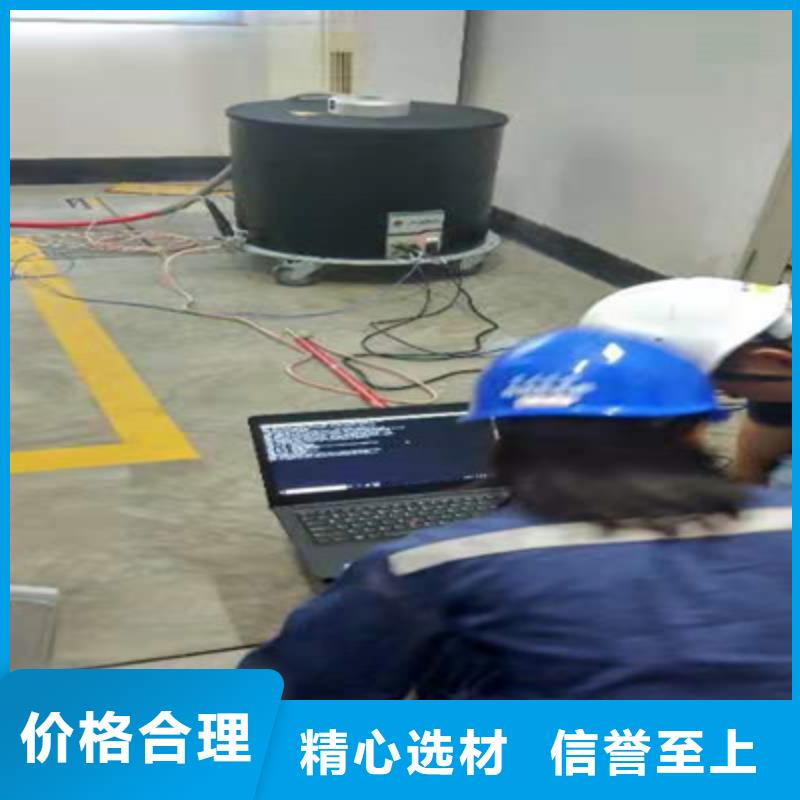

振荡波局放耐压试验系统阻尼振荡波电缆测试系统移动式测量和诊断系统是基于阻尼振荡波技 术。它可以帮助您对电缆的状态进行诊断评估。 一般常见的电缆故障例如? 安装质量不合格? 铺设电缆是处理不当? 电缆中间接头以及终端头不合格? 电缆绝缘的老化可以被快速发现同时定位。设备内置一个高压直流电源、半导体开关和电抗器，用高压 直流电源将试品电缆充电至预定值之后，半导 体开关动作，电抗器和容性的试品电缆发生串 联谐振并在试品电缆上施加阻尼振荡的电压波形。本测试系统具有使用灵活、可批量自动测试、分析系统的特点。系统参数 10kV DAC 检测系统 35kV DAC 检测系统DAC 输出电压 30 kV (峰值) / 21,2 kV (有效值) 60 kV (峰值) / 42,4 kV (有效值)DAC 频率范围 20 Hz – 1000 Hz (参照 IEC 60060-3)测试电容范围 0,025 μF – 5 μF局放测量范围/分辨率 5 pC – 100 nC / 1 pC测量的局放带宽 100 kHz – 500 kHz (参考 IEC 60270)校准模式下的附件定位 已集成局放定位宽频, 100 kHz – 20 MHz,自适应配置输入电压 单相, 94 – 250 V, 48 – 63 Hz, 500 VA 单相, 94 – 250 V, 48 – 63 Hz, 500 VA设备尺寸直径:高度:ca. 620 mmca. 690 mm直径:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg运输方式 铝合金起重棒操作 通过网线连接笔记本远程操作或使用 wifi 无线连接软件分为测试和分析两部分，测试部分可以提供各电压等级的测试电压，同时具备自动检测的功能；分析部分包括时域反射，故障定位，PRPDA 局放模式图，兼容其他设备数据格式，可自动生成测试报告

振荡波局放耐压试验系统性能特点：全套原装进口，工艺水平高；为国际知名品牌进口设备，原厂，提供投标产品原厂项目授权书原件以及售后服务承诺函原件（2）＊加压程序可以程序化,自动导入相关标准，无需手动输入，支持相电压倍数输入或电压等级加压模式，软件内置DL/T1576标准加压程序，用户可直接选择（3）大数据平台具备机器学习功能；（4）＊电缆信息自动导入，与状态检测平台数据实现共享；（5）电缆局放测试和定位：使用低阻尼振荡波电源进行局放测试；（6）电缆振荡波耐压试验：50次；（7）＊可测量局放起始电压、局放水平，并准确定位局放缺陷位置；（8）＊局放采集卡为工业级板卡；（9）＊数据采集装置A/D转换器大于14Bit；（10）＊软件持免费无限制安装使用,不需加密码狗,任意工作电脑均可免费使用和升级，兼容性强，可导入多款同类主流设备数据（11）＊分析软件可以兼容市场上进口主流产品的测试数据；（12）＊具备VLF /DS/DAC三合一功能；（13）＊具备双端定位功能；（14）＊设备具备自干燥系统，以避免潮湿气候引起的仪器内部干扰；（15）＊至少选择5个测量区间开窗分析；（16）＊补偿电容支持外置测量阻抗,以测试导线对定位误差的影响；（17）＊测试信号深度可以在2-10范围内自由选择；（18）＊自动校正功能，单个校正挡位即可保证测试精度，中文界面，包含TDR，定位图，PRPDA 模式识别，导入其他数据格式（19）＊具备振荡阻尼故障曲线校正测定功能；（20）＊测量功能和分析功能在一套软件内，测量和分析可以同时进行，局放定位结果谱图显示及结论编辑、添加（21）便携式使用，移动方便

振荡波局放耐压试验系统软件根据所采集的信号的大小自动调整系统参数， 使得信号达到一段时 间内 波形峰值的稳定度， 若波形峰值稳定度满足软件设定阈值的要求， 则软件认 为当前 放电量的校正通过， 右下角“准确”指示灯会亮起， 此时点击“保存”按 钮即可校准数 据， 已保存过校准数据的挡位校准按钮右侧指示灯会亮起。如果 较长时间无法达 到准确值， 可以手动按钮， 手动调节系统参数， 使得校准波 形峰值达到准确值 范围。保存时为保证数据更加准确请将波形显示中的反射波与 入射波游标移动到正 确的位置 ( 一般情况下波形准确采集情况下个幅值 的波形为入射波， 向后推延与入射波相似的波形即为反射波） 。图 6 视在放电量校正参数设置界面加压测试点击图 2 中的“加压测试”按钮， 弹出“加压测试”模块界面如图7 所示， 用户设 定相应的参数， 该软件模块自动完成对电缆的直流充电振荡电压波的产 生数据 采集 波形显示等功能。在图 7 所示界面的左侧栏中用户可输入所需的 各项参数， 包括测试项别 测试电压等级 连续加压次数等信息， 根据实际需要 设定参数后， 点击左边栏下方的“加压”按钮， 程序远程控制硬件系统对电缆加压至预设值， 然后 自动控制高压实时开关导通， 形成阻尼振荡电压波， 数据采集 系统在阻尼振荡期间 自动采集数据， 采集数据分为阻尼振荡电压波形局放检波 波形局放原始波形三 类， 图 7 界面中上面波形为阻尼振荡电压波形， 下图为局 放检波波形， 对应的局放 原始波形由软件后台处理，不在前台界面显示。每次测试完成后，点击左下方的“保 存波形”按钮， 软件自动分类保存所有数据 。该软 件模块具备“测量局放起始熄灭 电压”功能，一次测试过程完成后，点击“起始 电压”或“终止电压”即可开启测量功能， 在局放检波波形中显示测量游标，用户将测量游标调整至合适位置， 软件自动计算当次测量的局放起始及熄灭电压， 点击“保存”按钮， 局放电压信息会与测试数据一起自动保存。图 7“加压测试”模块界面完成 2.2.1，2.2.2，2.2.3 节中所述的步骤后，即可完整一次完整的振荡波测 试， 所有测试数据自动保存在用户所选取的项目根目录中。点击图 2 界面中的“结束软 件”按钮， 退出前台测试软件。
