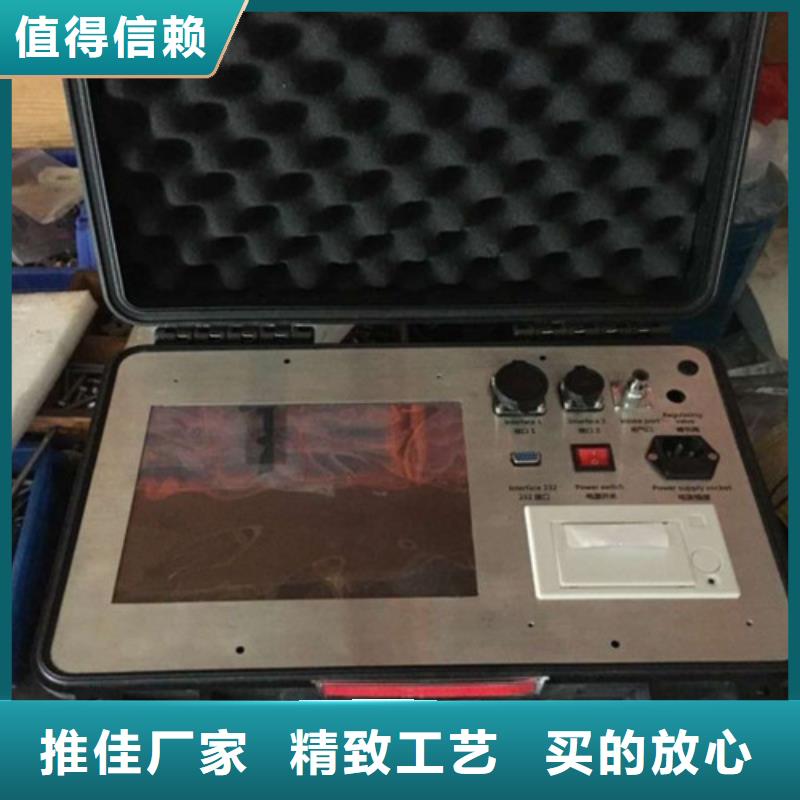

瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。

瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa,精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。

瓦斯继电器校验仪采用单通道管路校验技术，但同时配有适配于不同型号的口径转接器，校验时可选取相应口径的转接器，具有测试速度快、精度高、数据准确、重复性好等特点；3）可对瓦斯（气体）继电器流速值、容积值及密封性能的自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；4）采用计算机控制，鼠标键盘操作，彩色液晶显示器显示，界面直观、操作方便，自动化程度高：5）使用于国产QJ系列（25、50、80）、进口（如EMB系列、MR系列、COMEM等）瓦斯（气体）继电器的校验。6）使用液压压紧技术，操控性更好。三、技术指标工作环境温度：-10℃~＋60℃工作电源：AC220V 50HZ供电方式：单相电源供电额定功率：3.7KW流速检测范围：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s气体容积检测范围：0~1000ml密封性能校验：试验压力：0.1~0.25MPA（可任选）试验时间：1~80min（可任选）校验精度：1.0级（流量计精度0.5级）显示方式：15寸彩色液晶显示器操作方式：计算机控制，鼠标，键盘操作打印方式：USB打印机全中文报表打印外形尺寸：1650×850×1780mm（长×宽×高）净 重：350KG四、工作原理图二油路图4.1密闭测试4.1.1 进行密闭测试时2、14气动球阀关闭9、11电磁阀关闭，4电磁阀打开，空压机通过5气管给管道加压，达到规定压力时，3压力计反馈信号给控制系统，控制系统给信号于4电磁阀关闭5气管。在此压力下测试瓦继电器密闭性。4.1.2 密闭测试完成，系统控制管路泄压，油回流至回油槽。4.2容积测试4.2.1 容积测试，2、14气动球阀关闭，4、10、11电磁阀关闭，9电磁阀打开，12气管给瓦斯继电器加气把油压至8容积筒，7压力计采集体积将信号送至系统，同时系统采集瓦斯继电器轻瓦斯触发信号，如果轻瓦斯触发时容积在标定值范围以内结果即为有效，否则无效。4.2.2 测试完成，10电磁阀打开容积筒内的油回流至回油槽。
